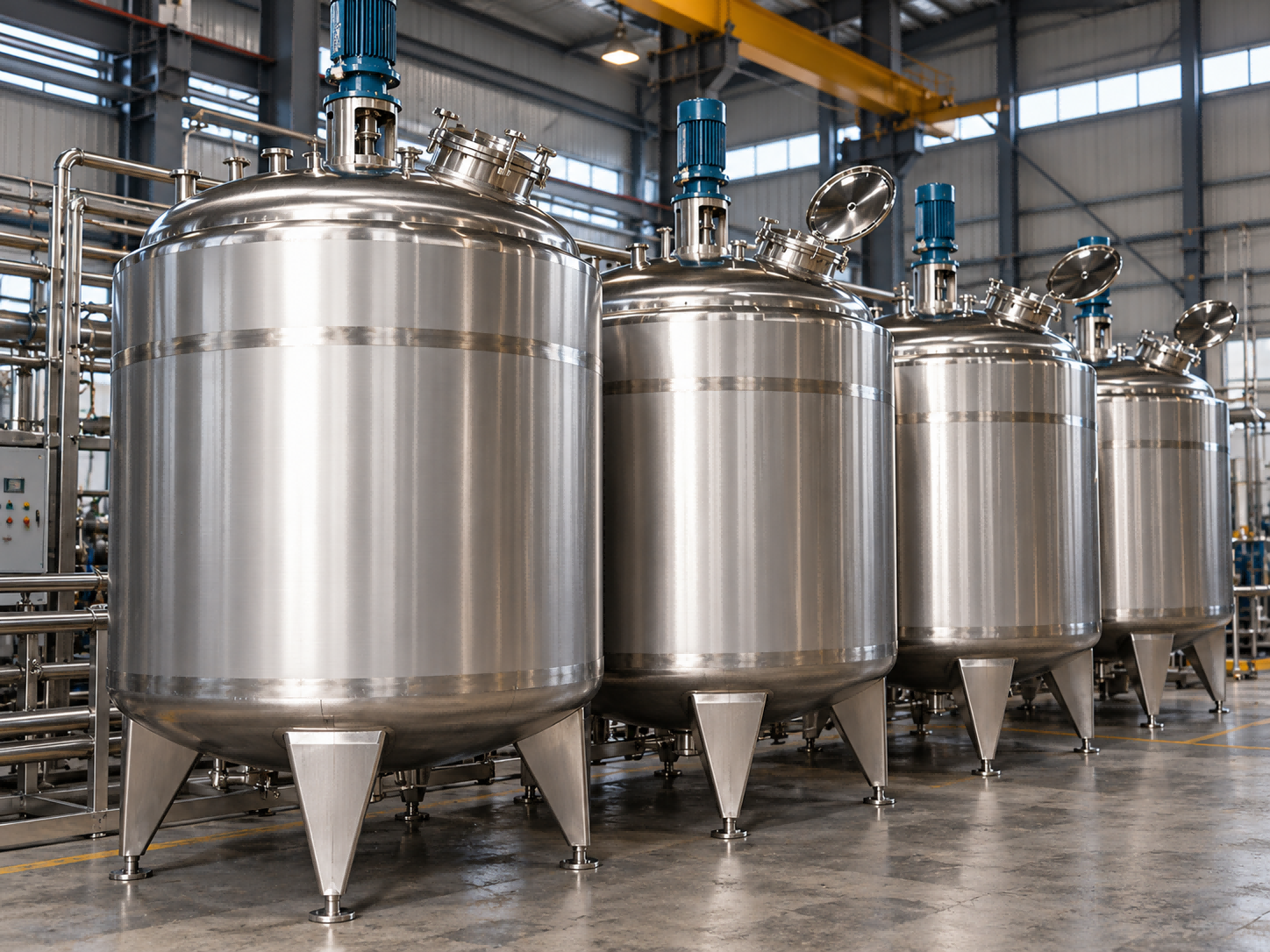

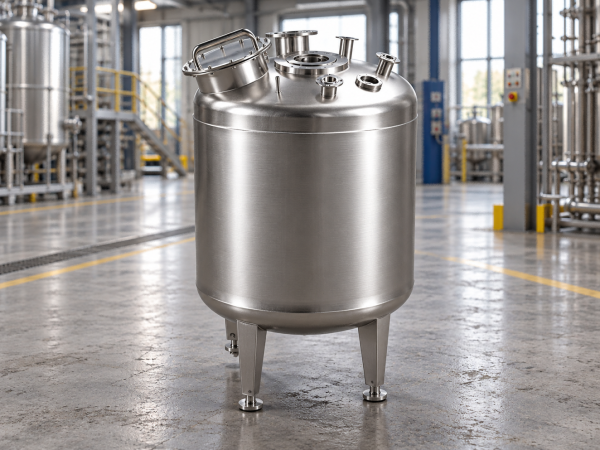

搅拌釜式反应器是一种由搅拌器和釜体组成的化工设备，通过机械搅拌实现物料的混合与反应；连续搅拌釜式反应器(CSTR)是广泛使用的一种类型。在塑料、化纤、合成橡胶等合成材料生产中占有重要地位，也应用于制药、石油化工等领域。其设计通常包括釜体、搅拌器、传动装置和传热结构（如夹套）。针对高放热等特定工况，可通过优化搅拌桨叶形状尺寸、引入高效传热元件（如椭圆截面挡板热管）来提升传热能力与能效。新型设计采用多维多层次搅拌和高效传热结构，旨在提升搅拌效率和传热效果。

搅拌釜式反应器的工作原理

主要依靠搅拌器将机械能传递给流体，形成高湍动的充分混合区，并产生高速射流推动液体在搅拌容器内循环流动，从而实现物料的均匀混合、促进传质传热。 连续搅拌釜式反应器（CSTR）的特点是其稳态功能和连续搅拌，反应原料以稳定的流速进入反应器，反应物料以同样稳定流速流出反应器；由于强烈搅拌的作用，刚进入反应器的新鲜物料与已存留在反应器的物料在瞬间达到全混合，使釜内物料的浓度和温度处处相等。

其核心结构主要包括釜体、釜盖、夹套、搅拌器、传动装置、轴封装置和支承等。搅拌器是核心部件，常见类型包括桨式、推进式、涡轮式、锚式等，适用于不同的物料和反应条件。

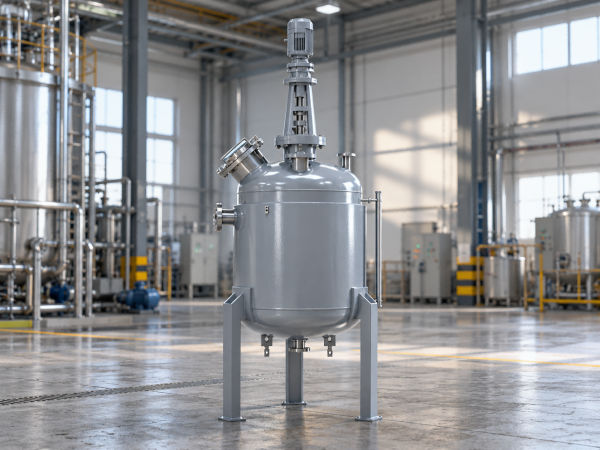

为提升控温精度与节能，可采用优化设计，例如带升降管的恒温夹套专利技术，通过调节夹套内加热介质的高度与釜内物料高度一致，以节约热源。 或采用蛇管与夹套双重冷却方案，将蛇管和夹套两种冷却装置协调使用，以兼顾动态响应与经济性。

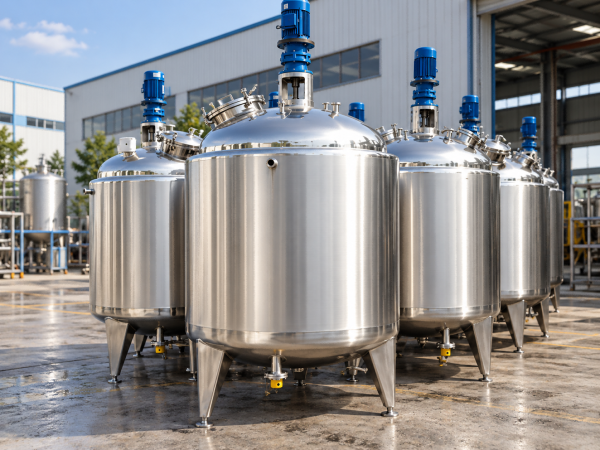

轴封装置是防止物料泄漏的关键。对于高压、高危或高纯度反应，可采用磁力搅拌技术。磁力搅拌高压反应釜是此类技术的典型应用。

对连续搅拌釜式反应器（CSTR）的温度进行优化控制是提升产品质量和生产安全的关键。传统PID控制方案的动态特性可基本满足工艺要求。为提升控制性能与节能，可采用双重/阀位-串级控制方案，将蛇管和夹套两种冷却装置协调使用。更进一步，可引入模糊PID自整定控制算法，以减少超调量、缩短调节时间，增强系统可靠性与能效。此外，通过优化搅拌桨叶的形状、尺寸和操作参数，或引入高效传热元件（如椭圆截面挡板热管），也能有效提升搅拌效率、传热能力并降低能耗。

特点与优势

搅拌釜式反应器通过强烈搅拌使釜内物料浓度和温度处处相等，实现均匀混合。搅拌釜式反应器适用于多种物理变化和化学反应，可处理均相及多相反应，广泛应用于石油化工、制药、高分子合成等领域。通过采用夹套、盘管及新型结构如椭圆截面挡板热管，或调节恒温夹套介质高度与物料液位匹配，可优化传热性能并节约能源。

通过优化搅拌桨型、引入高效传热元件等方式，可降低搅拌反应釜能耗，例如能耗可降低15%。采用可垂直移动的搅拌组件或多维多层次搅拌结构，可提升搅拌效率和混合均匀性，减少物料残留。采用双重/阀位——串级控制或模糊PID自整定控制等策略，可优化反应温度控制，提高产品质量和生产安全。
