人造板企业导热油炉供热系统改进方案

发表日期：3/11/2011 阅读次数：5137

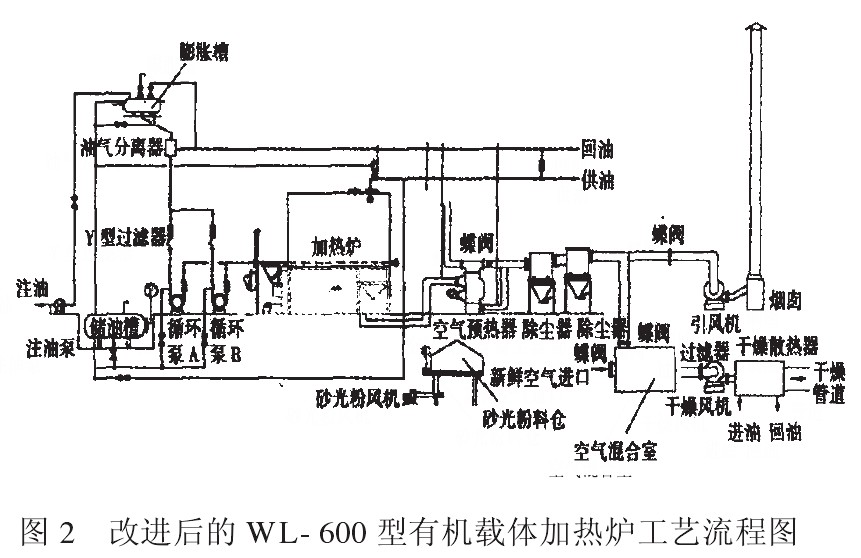

    通过分析发现薄板 线传统的导热油供热系统燃烧炉燃烧产生的热量主要用于加热循环导热油、壳体及管路散热、通过烟气带入大气。为了提高热效率、降低燃料需求量，将排放到大气中的高温烟气加以充分利用。烟气是燃烧燃料所产生的高温气体，里面含有大量的灰分、硫化物及其它杂质，要使高温烟气的热量充分利用，须将高温烟气充分净化。烟气利用的方案有两种：一是将高温烟气通过散热器使热介质加热后间接利用；二是使洁净的高温烟气通过干燥机进入直接利用。建议选择方案二，烟气直接利用，热效率可以大大提高。4万m3/a薄板 线改进后的工艺流程如图2所示。

    ①净化烟气：为了获得比较洁净的高温烟气，采用多管式除尘器二次除尘，从而使进入干燥机的高温烟气不含有任何杂质，由于采用二次除尘后系统压损增加，所以将锅炉引风机功率加大20kW，使风机的全压增加约1.5kPa。

    ②降低烟气温度:从除尘器出口的烟气温度高达350℃，直接进入干燥机容易使纤维着火，因此在进入干燥机之前增加了一个空气混合室。混合室有两个进口，一个口进烟气，另一口进适量的新鲜空气，都通过蝶阀控制进风量。另外还有一个出口与干燥机风机进风口连接，通过调整上面两个蝶阀开启的大小来获得适合工艺要求恒定的干燥温度，以满足纤维干燥的工艺要求。

    ③原来干燥机风机通过的是新鲜冷空气，现在要通过100℃以上的高温混合空气，因此须采用能耐高温的风机取代原有的普通风机。

    ④要实现温度的自动调整，需将手动蝶阀改为电动蝶阀，并在空气混合室进口和出口增加几个温度传感器，通过其输出的电信号来控制电动蝶阀开启的大小。
